设备简介
竖流式沉淀池又称立式沉淀池，是池中废水竖向流动的沉淀池。池体平面图形为圆形或方形，水由设在池中心的进水管自上而下进入池内（管中流速应小于30mm/s），管下设伞形挡板使废水在池中均匀分布后沿整个过水断面缓慢上升（对于生活污水一般为0.5-0.7mm/s，沉淀时间采用1-1.5h），悬浮物沉降进入池底锥形沉泥斗中，澄清水从池四周沿周边溢流堰流出。堰前设挡板及浮渣槽以截留浮渣保证出水水质。池的一边靠池壁设排泥管（直径大于200mm）靠静水压将泥定期排出。竖流式沉淀池的优点是占地面积小，排泥容易，缺点是深度大，施工困难，造价高。常用于处理水量小于20000m³/d的污水处理厂。理论依据：竖流式沉淀池中，水流方向与颗粒沉淀方向相反，其截留速度与水流上升速度相等，上升速度等于沉降速度的颗粒将悬浮在混合液中形成一层悬浮层，对上升的颗粒进行拦截和过滤。因而竖流式沉淀池的效率比平流式沉淀池要高。
技术原理
在竖流式沉淀池中，污水是从上向下以流速v做竖向流动，污水中的悬浮颗粒有以下三种运动状态：
① 当颗粒沉速u>v时，则颗粒将以u-v的差值向下沉淀，颗粒得以去除；
② 当u=v时，颗粒处于随机状态，不下沉亦不上升；
③ 当u时，颗粒将不能沉淀下来，而会被上升水流带走。
设备特点
1.结构简单、无易损件、经久耐用、减少维修
2.运行稳定、容易操作
3.动力少、节约能源
4.占地省、投资少、上马快、效率高
5.斜板沉淀器下部设有泥斗，积泥可自动落入渣斗，便于排泥，降低了清渣劳动强度。
6.根据水质情况和用户要求，也可采用机械排泥，如螺旋输送机排泥、刮泥机排泥等。
7.斜板沉淀器的占地面积小，仅为平流式沉淀池长度的1/4,沉淀效率可提高3-5倍。
使用范围
斜管沉淀器既可以作为气浮法，升化法等水工艺的配套设备，也可以单级处理多种污水例如。
1、电镀废水中含多种金属离子的混合废水、铭、铜、铁、锌、镍等去除率均在90%以上，一般电镀废水经处理后均可出到排放标准。
2、煤矿、选矿废水可使浊度在500-1500毫克／升降至5毫克／升。
3、印染、漂染等废水色度去除率70-90%,COD去除50-70%.
4、制革、食品等行业废水大量有机质的去除，COD去除率50-80%,杂质固体去除率90%以上。
5、化工废水的COD去除率60-70%,色度去除60-90%,悬浮物达排放标准

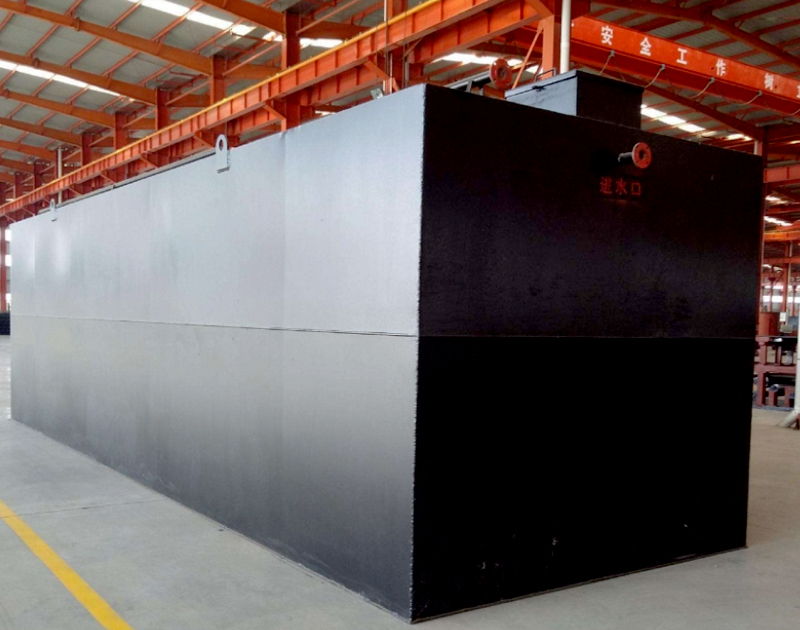

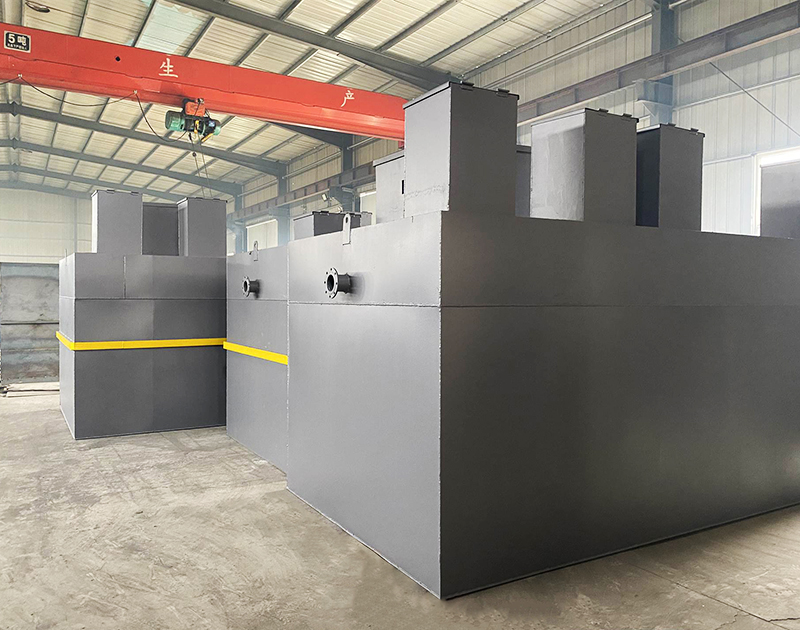

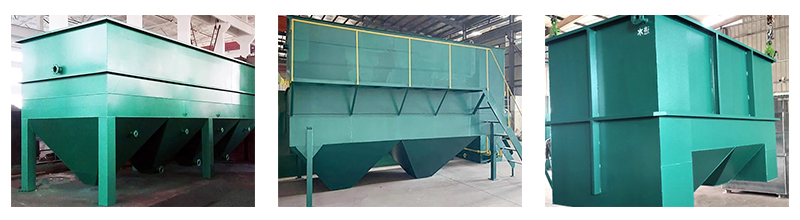

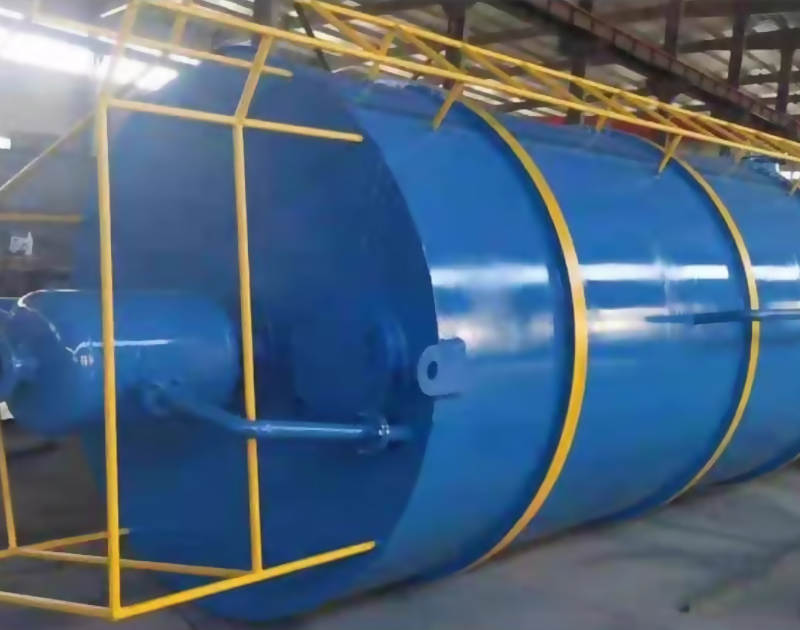

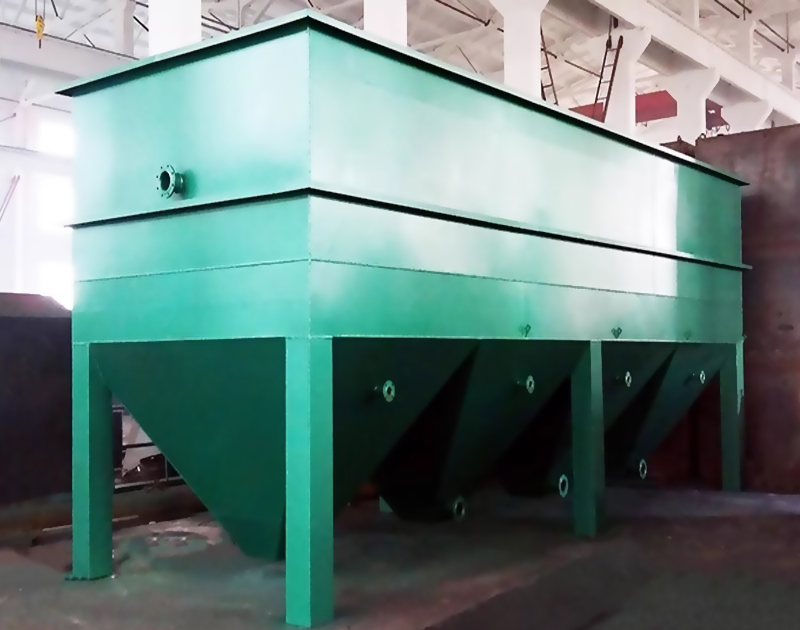

产品实拍
